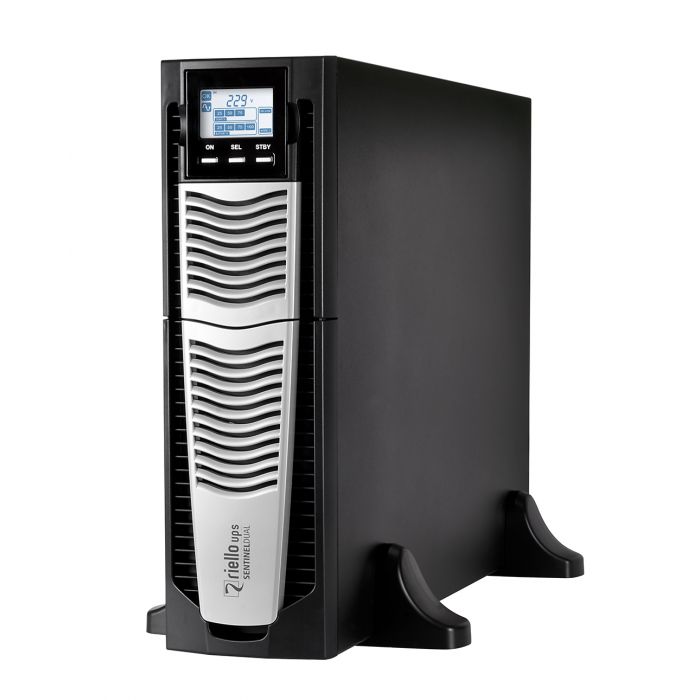

Sai Online Riello Sentinel Dual 10,0kVA SDU10000 DI
Los Sais online Riello Sentinel Dual son la mejor solución para la alimentación de aplicaciones vitales y de dispositivos de electromedicina que requieren la máxima fiabilidad en la alimentación.
La flexibilidad de instalación y uso (pantalla digital, juego de baterías sustituibles por el usuario), así como el gran número de opciones de comunicación disponibles, hacen que el Sai Sentinel Dual sea adecuado para un gran número de aplicaciones, desde TI a seguridad.
El sistema de alimentación ininterrumpida Riello Sentinel Dual permite la conexión en paralelo de hasta 3 unidades, consiguiendo tres veces la potencia de una sola unidad de producto, mediante el empleo de una tarjeta de conexión en paralelo y puede también configurarse para trabajar en configuración N+1 para incrementar la fiabilidad de los sistemas críticos.
Los sistemas de alimentación ininterrumpida Riello Sentinel Dual pueden instalarse en el suelo o en armarios de bastidor para aplicaciones en red.
La gama Sentinel Dual de Riello se encuentra disponible en modelos de 5-6-8-10 kVA con tecnología de doble conversión en línea (VFI): la carga se alimenta de manera continua por el inversor que suministra una tensión sinusoidal, filtrada y estabilizada en cuanto a tensión, forma y frecuencia. Además, los filtros de entrada y salida aumentan significativamente la inmunidad de la carga a las perturbaciones de la red y a los sobreimpulsos de aparato eléctrico.
Tecnología y rendimiento: funciones seleccionables Economy Mode y Smart Active.
Diagnóstico: Pantalla digital inteligente, interfaces RS232 y USB con software PowerShield 3 incluido, ranura de comunicaciones para accesorios de conectividad.
ASPECTOS DESTACADOS
• kW = kVA (fp 1)
• Conexión en paralelo de hasta 3 unidades
• Instalación simplificada
• Selección del modo operativo
• Tensión de salida de alta calidad
• Alta fiabilidad de la batería
Características
Instalación simplificada
• Puede instalarse sobre el suelo (versión torre) o en armarios de montaje en bastidor (versión bastidor). El panel de visualización puede girarse (utilizando la llave suministrada)
• Bajo nivel de ruido (<48 dBA): puede instalarse en cualquier entorno gracias a su inversor PWM de conmutación de alta frecuencia y a su ventilador de control digital y dependiente de la carga.
• Opción de bypass externo para mantenimiento con conmutación sin interrupción
• Funcionamiento garantizado hasta 40°C (los componentes han sido diseñados para altas temperaturas y quedan por tanto sujetos a menor estrés a temperaturas normales)
• Bases de salida IEC incorporadas con protección térmica.
Selección del modo operativo
Pueden programarse las funciones a través de software o manualmente a través de la pantalla de visualización frontal.
• Rendimiento en línea de hasta el 95%
• Economy Mode: para incrementar el rendimiento (hasta el 98%), permite la selección de la tecnología Línea Interactiva (VI) para la alimentación de cargas de baja prioridad desde el suministro de red
• Smart Active: el UPS decide automáticamente el modo operativo (VI o VFI) en base a la calidad del suministro de red
• Emergencia: puede seleccionarse que el UPS funcione únicamente cuando se interrumpa la alimentación de red (modo de solo emergencia)
• Convertidor de frecuencia funcionamiento a 50 o 60 Hz.
Tensión de salida de alta calidad
• Incluso con cargas no lineales (cargas TI con factor de cresta de hasta 3:1)
• Elevada corriente de cortocircuito en bypass
• Alta capacidad de sobrecarga: 150% por inversor (incluso con fallo de red)
• Tensión fiable, filtrada y estabilizada (tecnología de doble conversión en línea (VFI que satisface EN62040-3), con filtros para la supresión de perturbaciones atmosféricas)
• Corrección del factor de potencia: factor de potencia de entrada de UPS cercano a 1 y toma de corriente sinusoidal.
Alta fiabilidad de la batería
• Verificación automática y manual de la batería
• Componente de rizado reducido (perjudicial para las baterías) utilizando un sistema de descarga de corriente de bajo nivel de rizado (LCRD)
• Las baterías pueden ser sustituidas por el usuario sin desconectar el equipo y sin interrupción de la carga (Hot Swap)
• Tiempo de funcionamiento ampliable sin límite mediante el empleo de armarios de baterías correspondientes
• Las baterías no intervienen con fallos por corte de red <20 ms (tiempo de mantenimiento elevado) ni cuando el
suministro de entrada se encuentra entre 184 V y 276 V.
Función de emergencia
Esta configuración garantiza el funcionamiento de aquellos sistemas de emergencia que necesitan una alimentación continua, fiable y duradera aun en ausencia de caída de la red, como los sistemas de iluminación de emergencia, los sistemas de detección/extinción de incendios y las alarmas. En caso de corte de suministro
eléctrico, el inversor entra en funcionamiento y alimenta la carga con un arranque progresivo (Soft Start), evitando la sobrecarga.
Optimización de batería
El amplio rango de tensión de entrada y el elevado tiempo de mantenimiento minimizan el empleo de la batería e incrementan el tiempo de vida y el rendimiento de la misma; para interrupciones de alimentación menores, la energía se obtiene a partir de un grupo de condensadores dimensionados adecuadamente.
EnergyShare
Las bases de salida IEC de 10 A configurables permiten la optimización del tiempo de funcionamiento mediante la programación de la desconexión de las cargas de baja prioridad ante un fallo de la red; alternativamente, podrán activarse las cargas de emergencia que normalmente no disponen de alimentación con presencia de la alimentación de red.
Otras características
• Tensión de salida seleccionable (220-230-240 V)
• Configuración con doble entrada de red (SDU 10000 DI ER)
• Auto-reinicio cuando se restablece la alimentación de red (programable a través de software)
• Bypass activo: cuando la máquina se desconecta se pasa automáticamente al modo de Bypass y de carga de batería
• Desconexión por carga mínima
• Advertencia de batería baja
• Retardo de encendido
• Control total de microprocesador y DSP
• Bypass automático sin corte
• Empleo de módulos de alimentación personalizados
• Estado, mediciones y alarmas disponibles a través de la pantalla estándar con retroiluminación
• Actualización digital de UPS (actualizable por flash)
• Bases de salida protegidas mediante interruptor térmico reseteable
• Bypass automático sin corte: para impedir que la energía se realimente a la red
• Conmutación manual a bypass.
Comunicación avanzada
• Comunicaciones avanzadas multiplataforma para todos los sistemas operativos y entornos de red: Software PowerShield3 de monitorización y parada para sistemas operativos Windows 10, 8, 7, Hyper-V, 2012, 2008, y versiones anteriores, Mac OS X, Linux, VMWare ESXi, Citrix XenServer y otros sistemas operativos Unix
• Función plug and play
• Puerto USB
• Puerto serie RS232
• Ranura para instalación de tarjetas de comunicaciones.
Factor de potencia unidad
• Más potencia suministrada
• Más potencia de salida real (W)
Especificaciones técnicas
Modelos | SDU 10000 DI ER |
---|---|
ENTRADA | |
Dual Input | yes |
Potencia evaluada | 10000 VA |
Tensión | 220-230-240 Vac |
Tolerancia de tensión | 140 Vac < Vin < 276 Vac @50% LOAD / 184 Vac < Vin < 276 Vac @ 100% LOAD |
Frequencia | 50/60 Hz ± 5 Hz |
Tolerancia de frecuencia | 50 Hz ± 20% / 60 Hz ± 20% |
Factor de potencia | >0.99 |
Distorsión en corriente | ≤2% |
BY PASS | |
Tolerancia de tensión | 180 - 264 Vca (seleccionable en Modo Economy o Modo Smart Active) |
Tolerancia de frecuencia | Frecuencia seleccionada ± 5% (seleccionable por usuario) |
Número de fases | 1 |
SALIDA y SALIDA INVERSOR | |
Potencia evaluada | 10000 VA |
Potencia activa | 10000 W |
Factor de cresta (lpeak/Irms) | 3 : 1 |
Forma de onda | Sinusoidal |
Frequencia | 50/60 Hz seleccionables |
Distorsión de tensión con carga distorsionantes | <3% |
Distorsión de tensión con carga lineal | <1% |
Rendimiento del inversor con carga evaluada | 95% % |
TIEMPO de SOBRECARGA | |
100% < Carga < 110% | activa el bypass después 10 min. Continúa trabajando en bypass |
110% < Load < 133% | activa el bypass después de 1 min. Apagado después de 1 h |
133% < Load < 150% | activa el bypass después de 5 seg. Apagado después de 10 min |
Carga > 150% | activa el bypass de modo Instantáneo. Apagado después de 3 seg (carga > 150 %). Apagado después de 2 seg (carga > 200%) |
BATERIA | |
Tipo | VRLA AGM a base de plomo sin mantenimiento |
Tiempo de recarga | 2÷4 h |
OPCIONES | |
Kit paralelo (pedir con el SAI) | sí |
CONDICIONES AMBIENTALES | |
Altitud máxima | 6000 m |
Color | Negro RAL 9005 |
Comunicación | USB / RS232 / ranura para interfaz de comunicaciones / REPO + Contacto de entrada |
Conformidad de seguridad | EN 62040-1 CEM EN 62040-2 Directivas 73/23 - 93/68 - 2004/108 CE EN 62040-3 |
Conformidad EMC | EN 62040-2 and Directive 2014/30/EU |
Accesorios suministrados | Cable USB; juego de asas |
Grado de protección | IP 20 |
Sobretensión admitida | 1 VDR x 300 Joules |
Marcados | CE |
Protecciones | sobrecorriente - cortocircuito - sobretensión - subtensión - temperatura - batería excesivamente baja |
Rendimiento AC/AC | 95% |
Rendimiento Line-Interactive/Smart Active | 98% |
Ruido | <48 dBA |
Temperatura de funcionamiento | 0 ÷ 40 °C |
Humedad relativa | < 95% sin condensación |
Tomas de salida | Bloque de terminales + 2 IEC 320 C13 + 3 IEC 320 C20 |
DATOS | |
Peso | 21 kg |
Dimensiones (al an fo) | Torre 2 x (448 x 131 x 640) - bastidor 2 x (3U x 19” x 640) mm |
Fases de entrada | 1 |
Fases de salida | 1 |
